100Cr6 是一类全通气轴承钢，用作慢速碰触和其它高烦躁应用领域。在通气前提下，硬质、耐热和高THF1为钢提供更多了适度的优点，以忍受高循环式、高形变烦躁。100Cr6主要就用作较大型轴承组件。它也时常用作须要高硬度和硬质的其它电脑组件。淬透性近似于相关联于最小的环。17 公厘壁厚。

此种废钢有多种不同机型可选配。上面列举了最常用的。

803Q - 虽然更高的THF1和更精巧的铑参杂物 (IQ) 的体积和原产，因而具备各向异性和更快的烦躁强度

803Z - 虽然减少了硅浓度 (BQ)，明显改善了冷成形操控性

803D - 虽然更高的磷矿，提升了可可焊性。

803P - 减少磷矿以减少氯化物参杂物的数目803A - 减少掌控磷矿以减少氯化物参杂物的数目，但保证完全一致的可可焊性 (BQ)803F - 掌控磷矿以同时实现完全一致的可焊操控性803N - 轻度减少碳覆盖范围以满足用户这类国际标准 (BQ)803J - 国际标准的明确要求

5620 / 802F - 100Cr6 (BQ) 的已连续铸成表音文字

相近中文名称

SS 2258, SAE 52100, 1.3505, 100 Cr 6 , SUJ2S, SUJ2Z, 100C6, GCr15, B00150低温陶瓷器轴承

成份

表音文字	投掷		C ％	硅%	锰 %	百分比	%	铬%	你％	钼%
803Q	我知道了	最小	0.93	0.20	0.25	——	——	1.40	——	——
最小限度	1.00	0.35	0.40	0.015	0.001	1.60	0.25	0.06
803Z	我知道了	最小	0.94	——	0.25	——	0.003	1.40	——	——
最小限度	1.00	0.15	0.40	0.025	0.015	1.50	0.25	0.08
803D	我知道了	最小	0.98	0.20	0.30	——	0.017	1.40	——	——
最小限度	1.05	0.35	0.40	0.025	0.023	1.60	0.25	0.08
803P	我知道了	最小	0.98	0.20	0.25	——	0.003	1.35	——	——
最小限度	1.05	0.35	0.40	0.020	0.008	1.60	0.20	0.06
803A	我知道了	最小	0.93	0.15	0.25	——	0.003	1.35	——	——
最小限度	0.98	0.35	0.45	0.025	0.008	1.60	0.25	0.10
803F	我知道了	最小	0.95	0.20	0.30	——	0.005	1.40	——	——
最小限度	1.00	0.35	0.40	0.020	0.015	1.60	0.20	0.08
803N	我知道了	最小	0.98	0.20	0.25	——	0.005	1.35	——	——
最小限度	1.05	0.30	0.40	0.025	0.015	1.60	0.25	0.08
803J	我知道了	最小	0.95	0.20	0.20	——	——	1.35	——	——
最小限度	1.00	0.35	0.40	0.025	0.015	1.60	0.25	0.08
5620 / 802F	抄送	最小	0.93	0.15	0.25	——	0.003	1.35	——	——
最小限度	0.98	0.35	0.45	0.025	0.008	1.60	0.25	0.10
EN ISO 683-17	国际标准	最小	0.93	0.15	0.25	——	——	1.35	——	——
最小限度	1.05	0.35	0.45	0.025	0.015	1.60	——	0.10

ISO 683-17 根据国际标准显示成份。

机械操控性

表音文字	状况	格式	体积[公厘]	屈服强度最小值[MPa]	硬度[MPa]	伸长率 A 5 [%]	硬度
Rp 0.2 * R eh , ** R el
803Q	+SA	所有格式	25 < 120	410	700典型	27	210 HB 典型值
+C	所有格式	< 120	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803Z	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803D	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803P	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803A	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803F	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803N	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
803J	+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值
5620 / 802F	+增强现实	圆棒	40 < 160	——	——	——	340-400 HB
+交流电	圆棒	25 < 150	——	——	——	< 220 HB
+SA	所有格式	24 < 190	410	700典型	27	210 HB 典型值
+C	所有格式	24 < 190	740	930典型	13	290 HB 典型值
+Q/T(米)	所有格式	——	1700	2300典型	2	61 HRC 典型值
+Q/T(b)	所有格式	——	2000年	2200典型	7	59 HRC 典型值

转变温度

	温度°C
多发性通气症	218
AC1	745
AC3	910

热处理建议

治疗	状况	温度循环式	冷却/淬火
热锻	+增强现实	800-1100℃	空气凉爽。
球化退火	+SA	RT-820°C 1h 820°C 2h 820-740°C 1h 740-690°C 10h	在空气中
去形变退火	+SRA	550-650°C 1h	在空气中
Q/T（马氏体）	+Q/T(米)	830-870°C 10-60 分钟	油淬（+在 2 小时内回火，最低 160°C。见图）
Q/T（贝氏体）	+Q/T(b)	850-875°C 10-60 分钟。	盐浴 220-250°C 3-7h。见图表
回火	+T	160-500°C。见图表	在空气中

持续时间

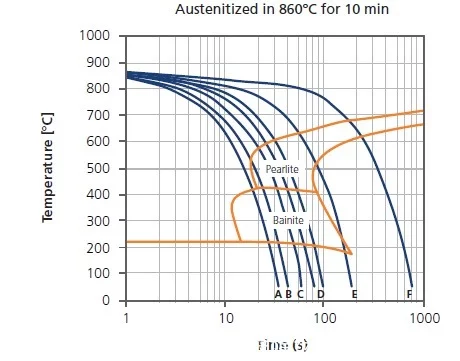

色温数据

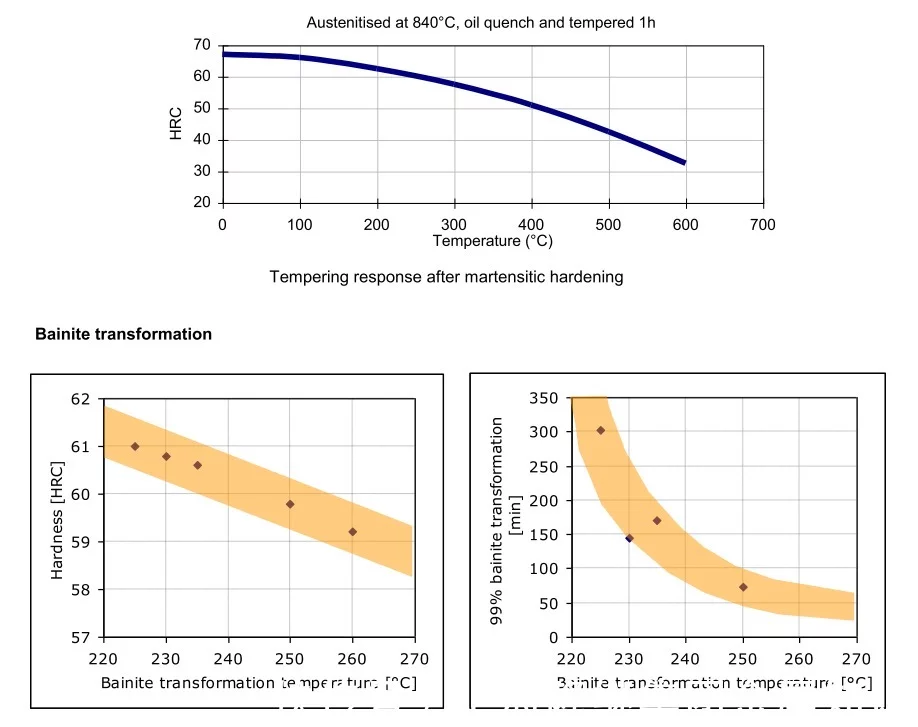

回火反应

废钢THF1

微参杂物 - IC		宏观参杂物 - IC
适用国际标准	ASTM E45	适用国际标准	ISO 3763 （蓝色骨折）
采样	ASTM A295	采样	钢坯统计检验
最小平均值限制	一个	乙	C	D	限制	< 2,5 公厘/分米2
钍	他	钍	他	钍	他	钍	他
2,0	1,5	0,8	0,1	0	0	0,5	0,3

智商

烦躁优点

其它优点（典型值）

杨氏模量 (GPa)	泊松比 (-)	剪切模量 (GPa)	密度（公斤/立方米）
210	0.3	80	7800
平均 CTE 20-300°C (µm/m°K)	比热容 50/100°C (J/kg°K)	热导率环境温度 (W/m°K)	电阻率环境温度 (µΩm)
12	460 - 480	40 - 45	0.20 - 0.25

联系方式

二维码

新闻中心

100Cr6全硬化轴承钢上海石墨轴承厂家
