进行买卖机械网：进出研磨当晚，你与否都搞不懂？为顾客结构设计研磨计划，有木有即使体积的标示造成疑点？此次小贴士给我们增添不那样的经典之作——建筑材料结构设计中体积标示类科学知识！非但不必害怕搞不懂结构设计图啦！

1、常用内部结构的体积注法

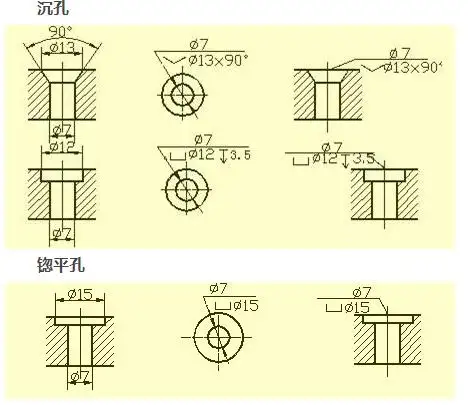

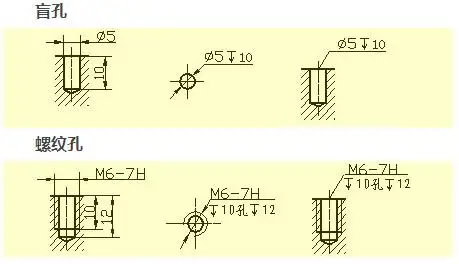

常用孔的体积注法（盲孔、套管孔、沉孔、锪平孔）；圆角的体积注法。

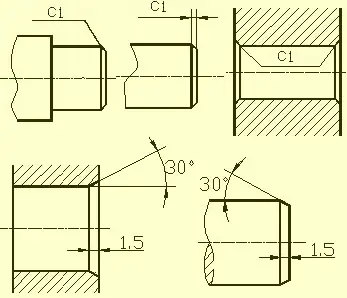

圆角

2、配件上的机械研磨内部结构

退刀槽和钻头越程槽

在配件研磨研磨时，为的是易于选择退出枪械及确保换装时有关配件的接触点靠紧，在被研磨表层石阶Bazelle事先研磨出退刀槽或钻头越程槽。

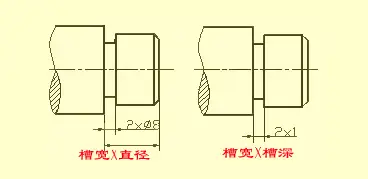

研磨方型时的退刀槽，其体积通常可按＂槽宽×直径约＂或＂槽宽×槽深＂形式标示。研磨方型或研磨方型和端部时的钻头越程槽。

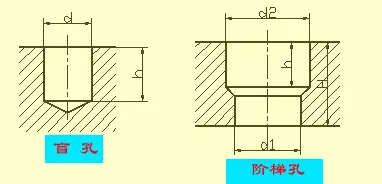

钻孔内部结构

用钻孔钻到的盲孔，在顶部有两个120°的角为，钻孔广度指的是拱顶部份的广度，不主要包括锥坑。在螺旋形钻孔的过渡阶段处，也存有角为120°塔形，其工笔及体积注法。

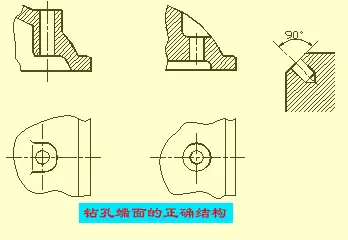

用钻孔钻孔时，明确要求钻孔中轴尽可能旋转轴被钻孔的端部，以确保钻孔精确和防止钻孔弄断。四种钻孔端部的恰当内部结构。

凸台和凹坑

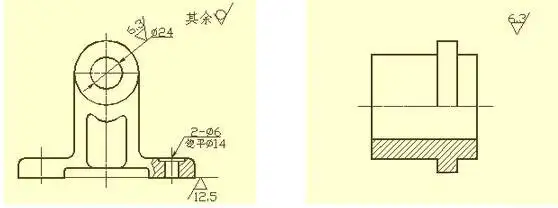

配件上与其他配件的接触点，通常都要研磨。为的是减少研磨面积，并确保配件表层之间有良好的接触，常常在铸件上结构设计出凸台，凹坑。螺栓连接的支撑面凸台或支撑面凹坑的形式；为的是减少研磨面积，而做成凹槽内部结构。北京高温轴承供货商

3、常用配件内部结构

轴套类配件

这类配件通常有轴、衬套等配件，在视图表达时，只要画出两个基本视图再加上适当的断面图和体积标示，就可以把它的主要形状特征以及局部内部结构表达出来了。为的是易于研磨时看图，中轴通常按水平放置进行投影，最好选择中轴为侧垂线的位置。

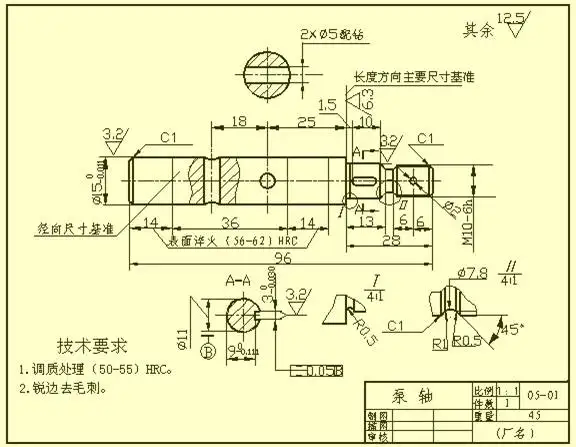

在标示轴套类配件的体积时，常以它的中轴作为径向体积基准。由此注出图中所示的Ф14 、Ф11（见A－A断面）等。这样就把结构设计上的明确要求和研磨时的工艺基准（轴类配件在车床上研磨时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端部、接触点（轴肩）或研磨面等。

如图中所示的表层粗糙度为Ra6．3的右轴肩，被选为长度方向的主要体积基准，由此注出13、28、1．5和26．5等体积；再以右轴端为长度方向的辅助基，从而标示出轴的总长96。

盘盖类配件

这类配件的基本形状是扁平的盘状，通常有端盖、阀盖、齿轮等配件，它们的主要内部结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部内部结构。在视图选择时，通常选择过对称面或回转中轴的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把配件的外形和均布内部结构表达出来。如图中所示就增加了两个左视图，以表达带圆角的方形凸缘和四个均布的通孔。北京高温轴承供货商

在标示盘盖类配件的体积时，通常选用通过轴孔的中轴作为径向体积基准，长度方向的主要体积基准常选用重要的端部。

叉架类配件

这类配件通常有拨叉、连杆、支座等配件。由于它们的研磨位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达配件的局部内部结构。踏脚座配件图中所示视图选择表达计划精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标示叉架类配件的体积时，通常选用安装基面或配件的对称面作为体积基准。体积标示方法参见图。

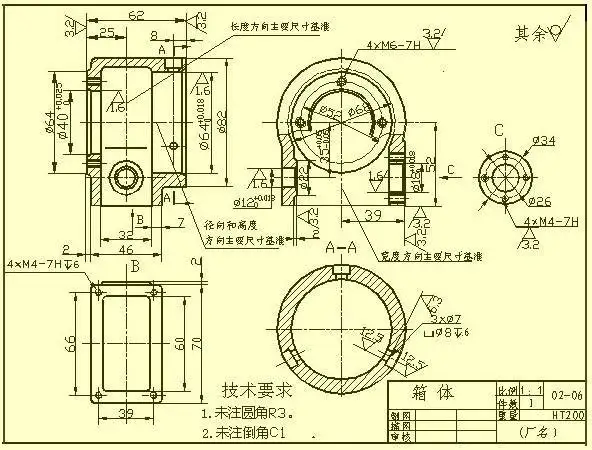

箱体类配件

通常来说，这类配件的形状、内部结构比前面三类配件复杂，而且研磨位置的变化更多。这类配件通常有阀体、泵体、减速器箱体等配件。在选择主视图时，主要考虑工作位置和形状特征。选用其它视图时，应根据实际情况采用适当的剖视、断面、局部视图和斜视图等多种辅助视图，以清晰地表达配件的内外内部结构。

在标示体积方面，通常选用结构设计上明确要求的中轴、重要的安装面、接触点（或研磨面）、箱体某些主要内部结构的对称面（宽度、长度）等作为体积基准。对于箱体上需要研磨研磨的部份，应尽可能按易于研磨和检验的明确要求来标示体积。北京高温轴承供货商

4、表层粗糙度

表层粗糙度的概念

配件表层上具有较小间距的峰谷所组成的微观几何形状特性，称为表层粗糙度。这主要是在研磨配件时，由于枪械在配件表层上留下的刀痕及研磨分裂时表层金属的塑性变形所形成的。

配件表层粗糙度也是评定配件表层质量的一项技术指标，它对配件的配合性质、工作精度、耐磨性、抗腐蚀性、密封性、外观等都有影响。

表层粗糙度的代号、符号及其标示

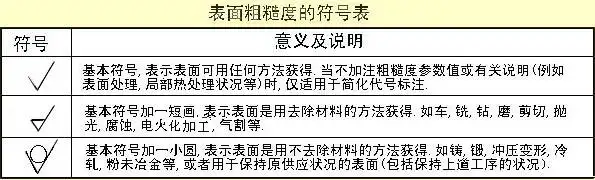

GB／T 131－1993规定了表层粗糙度代号及其注法。图样上表示配件表层粗糙度的符号见下表。

表层粗糙度的主要评定参数

配件表层粗糙度的评定参数有：1）轮廓算术平均偏差（Ra）

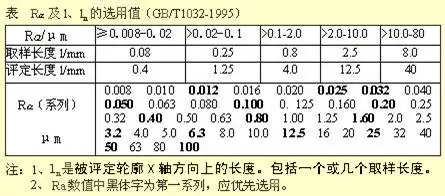

在取样长度内，轮廓偏距绝对值的算术平均值。Ra的数值及取样长度l见表。

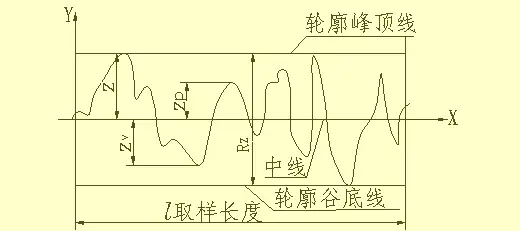

2）轮廓最大高度（Rz）

在取样长度内，轮廓峰顶线与轮廓峰底线的距离。

备注：使用时优先选用Ra参数。

表层粗糙度的标示明确要求

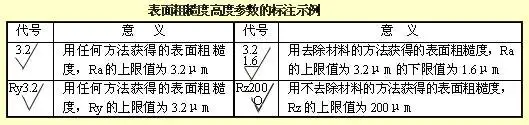

1）表层粗糙度的代号标示示例

表层粗糙度高度参数Ra、Rz、Ry在代号中用数值标示时，除参数代号Ra可省略外，其余在参数值前需标示出相应的参数代号Rz或Ry，标示示例见表。

2）表层粗糙度的标示表层粗糙度中数字及符号的方北京高温轴承供货商

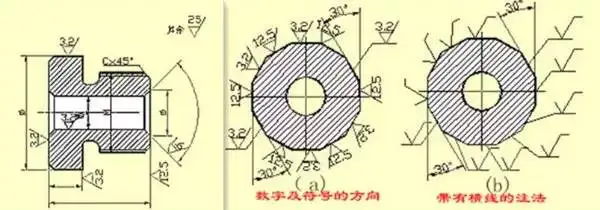

表层粗糙度符号在图样上的标示方法1）表层粗糙度代（符）号通常应注在可见轮廓线、体积界线或它们的延长线上，符号的尖端必须从材料外指向表层。2）表层粗糙度代号中数字及符号的方向必须按规定标示。

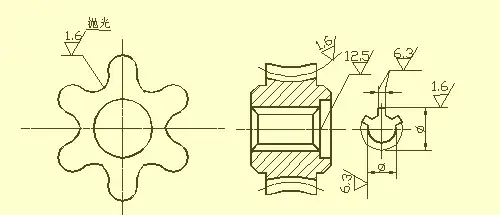

表层粗糙度的标示示例

在同一图样上，每一表层通常只标示一次代（符）号，并尽可能地靠近有关的体积线。当空间狭小或不便标示时可以引出标示。当配件所有表层具有相同的表层粗糙度明确要求时，可统一标示在图样的右上角，当配件的大部份表层具有相同的表层粗糙度明确要求时，对其中使用最多的一种代（符）号可以同时注在图样的右上角，并加注＂其余＂两字。凡统一标示的表层粗糙度代（符）号及说明文字，其高度均应该是图样标示的1．4倍。

配件上连续表层、重复要素（如孔、齿、槽等）的表层和用细实线连接不连续的同一表层，其表层粗糙度代（符）号只注一次。

同一表层上有不同的表层粗糙度明确要求时，应用细实线画出其分界线，并注出相应的表层粗糙度代号和体积。

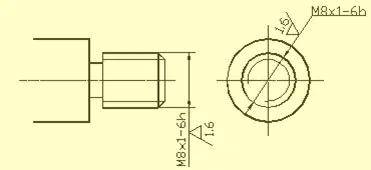

齿轮、套管等工作表层没有画出齿（牙）形时，其表层粗糙度代（符）号注法见图。

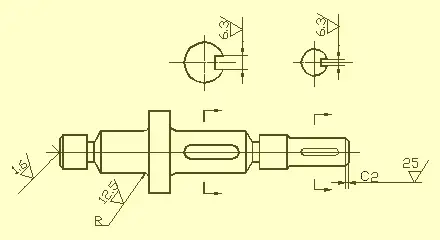

中心孔的工作表层，键槽的工作表层，圆角，圆角的表层粗糙度代号可以简化标示。

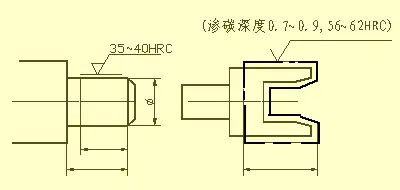

需要将配件局部热处理或局部镀（涂）覆时，应用粗点画线画出其范围并标示出相应体积，也可将其明确要求注写在表层粗糙度符号长边的横线上。北京高温轴承供货商

5、标准公差和基本偏差

为易于生产，实现配件的互换性及满足不同的使用明确要求，国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小，而基本偏差确定公差带的位置。

1）标准公差（IT）

标准公差的数值由基本体积和公差等级来决定。其中公差等级是确定体积精确程度的标记。标准公差分为20级，即IT01，IT0，IT1，…，IT18。其体积精确程度从IT01到IT18依次降低。标准公差的具体数值见有关标准。

2）基本偏差

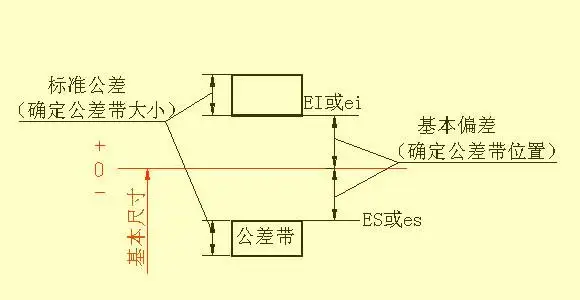

基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，通常指靠近零线的那个偏差。当公差带在零线的上方时，基本偏差为下偏差；反之，则为上偏差。基本偏差共有28个，代号用拉丁字母表示，大写为孔，小写为轴。

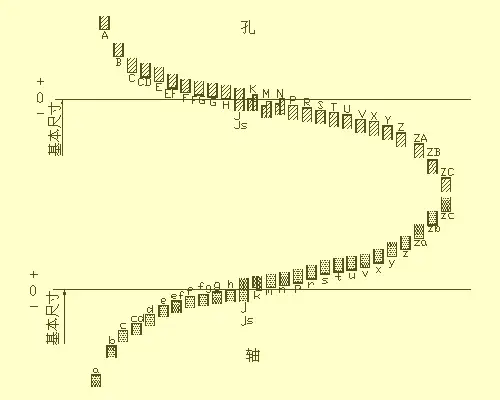

从基本偏差系列图中可以看出：孔的基本偏差A～H和轴的基本偏差k～zc为下偏差；，孔的基本偏差K～ZC和轴的基本偏差a～h为上偏差，JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是＋IT／2、－IT／2。基本偏差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。北京高温轴承供货商

基本偏差和标准公差，根据体积公差的定义有以下的计算式：

ES＝EI＋IT 或 EI＝ES－IT

ei＝es－IT或 es＝ei＋IT

孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。

6、配合

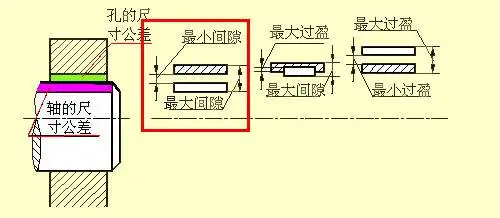

基本体积相同的、相互结合的孔和轴公差带之间的关系，称为配合。根据使用明确要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类：

1）间隙配合

孔与轴换装时，有间隙（主要包括最小间隙等于零）的配合。孔的公差带在轴的公差带之上。2）过渡阶段配合

孔与轴换装时，可能有间隙或过盈的配合。孔的公差带与轴的公差带互相交叠。3）过盈配合

孔与轴换装时有过盈（主要包括最小过盈等于零）的配合。孔的公差带在轴的公差带之下。

基准制

在制造配合的配件时，使其中一种配件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。根据生产实际的需要，国家标准规定了两种基准制。

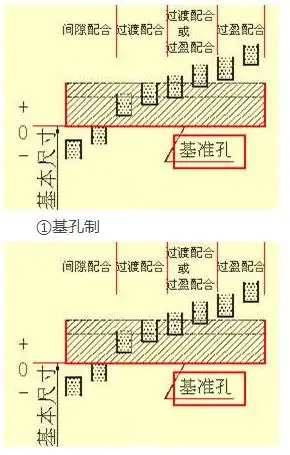

1）基孔制（如左下图所示）

基孔制－－是指基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。见左下图。基孔制的孔称为基准孔，其基本偏差代号为H，其下偏差为零。北京高温轴承供货商

2）基轴制（如右下图所示）

基轴制－－是指基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。见右下图。基轴制的轴称为基准轴，其基本偏差代号为h，其上偏差为零。

② 基轴制

配合代号

配合代号由孔和轴的公差带代号组成，写成分数形式，分子为孔的公差带代号，分母为轴的公差带代号。凡是分子中含H的为基孔制配合，凡是分母中含h的为基轴制配合。例如1：φ25H7／g6的含义是指该配合的基本体积为φ25、基孔制的间隙配合，基准孔的公差带为H7，（基本偏差为H公差等级为7级），轴的公差带为g6（基本偏差为g，公差等级为6级）。例如2：φ25N7／h6 的含义是指该配合的基本体积为φ25、基轴制过渡阶段配合，基准轴的公差带为h6，（基本偏差为h，公差等级为6级），孔的公差带为N7（基本偏差为N，公差等级为7级）。

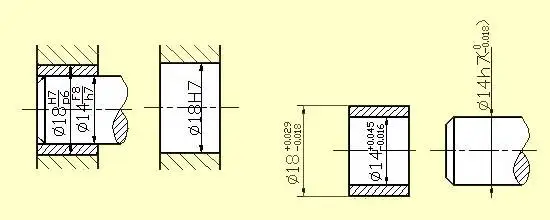

公差与配合在图样上的标示1）在换装图上标示公差与配合，采用组合式注法。2）在配件图上的标示方法有四种形式。

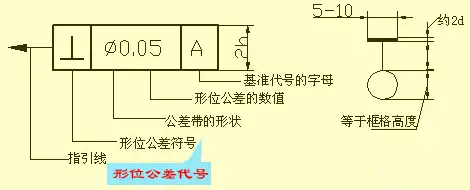

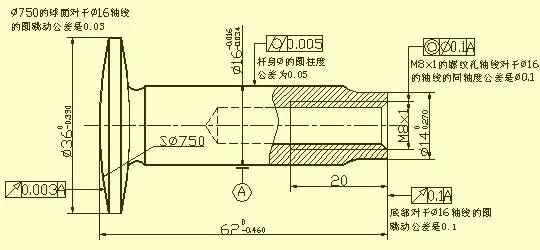

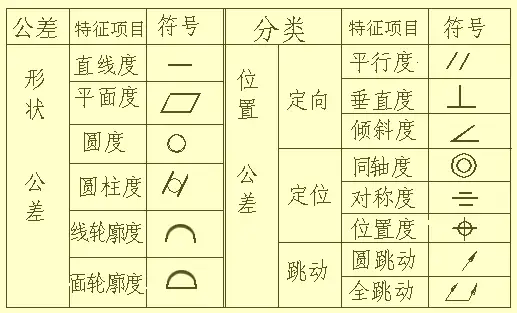

7、形位公差

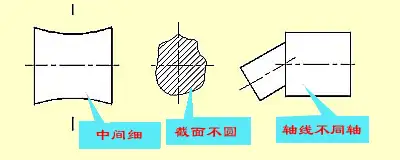

配件研磨后，不仅存有体积误差，而且会造成几何形状及相互位置的误差。拱顶体，即使在体积合格时，也有可能出现一端大，另一端小或中间细两端粗等情况，其截面也有可能不圆，这属于形状方面的误差。阶梯轴，研磨后可能出现各轴段不同中轴的情况，这属于位置方面的误差。所以，形状公差是指实际形状对理想形状的允许变动量。位置公差是指实际位置对理想位置的允许变动量。两者简称形位公差。北京高温轴承供货商
