科袋斜置轴承多见于建筑材料上，上面中华轴承网（全称：华轴网）给我们撷取，两个常用的科袋斜置轴承在建筑材料中运转时获得轻微损毁的无腺图，并预测呵呵此科袋斜置轴承机械故障失灵的其原因。此科袋球轴承主要就的机械故障是轴承裂缝的造成和柱状铌的瑕疵。

1、科袋斜置轴承损毁无腺图如是说

此科袋斜置轴承在运转操作过程中引致轻微损毁，外圈表层轻微灼伤，最后引致轴承失灵，难以采用。图1有鉴于此轴承的总体外圈，图2有鉴于此轴承外圈碎块及销轴外形，图3位此轴承的斜置表层图，图4有鉴于此轴承的保持架。

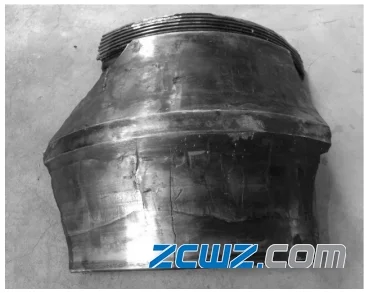

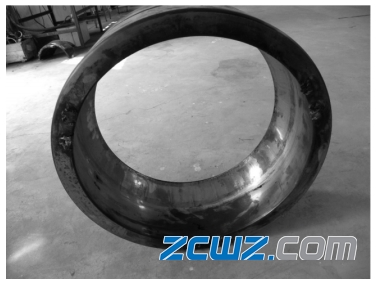

图1 外圈外形无腺

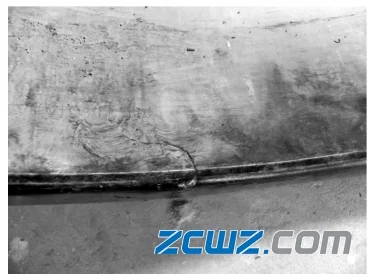

图2 外圈碎块及销轴外形无腺

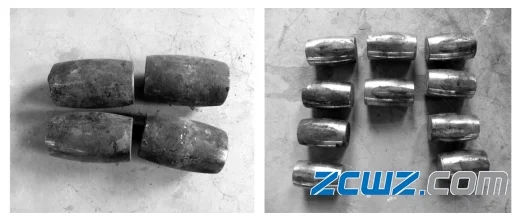

图3 斜置表层无腺

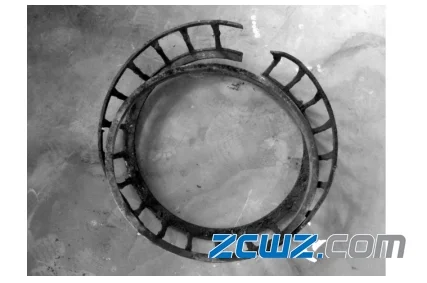

图4 保持架外形无腺

一裂缝从外圈端部延展至滚道表层( 图 5) ;外圈滚道上运转抛物线出现偏移，另一侧安芬紧邻另一端部圆角处，另一侧安芬距另一侧端部Aripuan30 mm，滚道表层有灼伤现像，如图 6 所示。

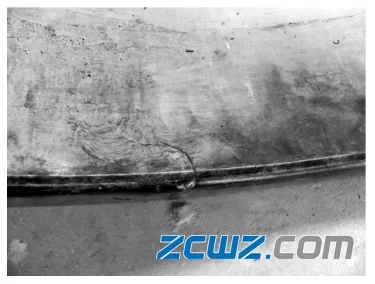

图5 外圈裂缝无腺

图6 外圈滚道表层安芬无腺

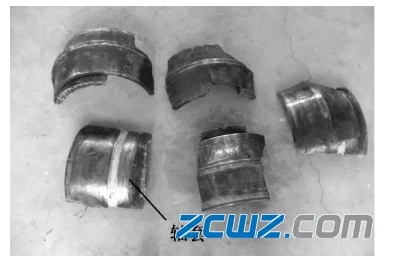

4 块外圈碎块的表层损毁特征基本相同，取其中一块进行检验。一裂缝横穿下滚道( 以图片上下方向分为上滚道和下滚道) 表层至中间挡边，在下滚道表层辗压变形痕迹偏向挡边；上滚道表层发黑，有灼伤现像和剥落坑，并有间距约58 mm，宽约 17 mm 长短不一的挤压变形痕迹，如图 7 所示。高温陶瓷轴承厂家

图7 外圈滚道表层损伤无腺

4 粒斜置表层腐蚀较轻微，剩余斜置表层也有锈迹；斜置工作表层均有挤压变形痕迹( 图 3) 。保持架表层腐蚀轻微，其中一件已断裂( 图 4) 。

2、科袋斜置轴承裂缝造成其原因

通过宏观和微观的预测可知，，外圈滚道表层辗压变形痕迹偏向挡边；轴承工作表层均被灼伤;套圈表层均造成裂缝，同时外圈和斜置表层均造成塑性变形，尤其是外圈塑性变形区有大量的细小裂缝。上述现像说明该轴承是由于工作表层被灼伤而变质，从而造成裂缝并出现断裂失灵，由此也可以确定轴承的失灵模式为热裂。

建筑材料采用在重载、大冲击载荷、多粉尘等恶劣工况条件下。轴承在工作运转时出现偏转，造成内部间隙不足，内部滚动体因运动空间的限制，轴承的自动科袋功能受到影响，引致轴承受力不均，另一侧斜置与滚道造成了挤压，造成轴承局部受载过大。斜置和滚道之间挤压摩擦造成大量的摩擦热，润滑油难以带走更多的热量，致使斜置和内、外圈温度升高。轴承温升反过来破坏已形成的润滑油膜，会出现斜置与套圈的干摩擦，造成的热量越来越多，巨大热量难以散出，内、外圈与斜置温度急剧升高，尤其是外圈滚道近表层层温度在短时间内超过奥氏体化温度，使外圈滚道近表层层进行了二次淬火。高温陶瓷轴承厂家

轴承运转操作过程中温度的升高使材料的组织和强度出现变化，当应力( 包括因二次淬火造成的热应力) 超过材料的抗拉强度时，材料便会出现裂缝。在后续的运转中，裂缝扩展，直至断裂。

3、科袋斜置轴承柱状铌瑕疵预测

柱状铌的存在会削弱金属基体晶粒间的联系，使轴承钢的力学性能降低，尤其是耐冲击性能降低，而且随着柱状铌轻微程度增加，冲击韧性和接触疲劳强度均会降低。该轴承外圈部分铌柱状已呈封闭状，在一定程度上降低了外圈的抗冲击性能和接触疲劳强度。

综上所述，轴承在运转中出现偏转，引致受力不均造成挤压摩擦并造成大量的摩擦热，热量使内、外圈及斜置温度升高，使材料物理性能出现变化，造成裂缝，这是引致轴承在运转操作过程中出现失灵的主要就其原因；另外，外圈铌柱状不合格，在一定程度上降低了外圈的力学性能，则是引致外圈失灵的潜在因素。

为避免此现像的造成，在安装时，应将轴承安装到位，使其处于正确位置并调整径向游隙，避免游隙过大；另外，还要注意在轴承运转操作过程中应使润滑始终处于良好状态等。更多轴承资讯和轴承知识，可到中华轴承网全称（华轴网）上进行查询。
